通过国家4500米海拔认证的：ES9000系列高海拔高压变频器
ES9000高海拔高压变频器
• 国内首家通过《国家电控配电设备质量检验检测中心》4500米高海拔认证的高原型高压变频器；
• 深圳库马克ES9000系列高海拔高压变频器设计按5000米海拔标准设计，满足GB/T 20626.1-2017 《特殊环境条件 高原电工电子产品第1部分:通用技术要求》标准。
• 针对高海拔应用的特殊环境条件（气压低,气温低、气温日变化大、绝对湿度低,太阳辐射强等）做针对性特殊设计，完美适应高海拔环境应用。
▷ 绝缘间距和爬电距离、耐压等级设计按海拔实际高度进行修正，确保高原环境中绝缘强度的安全性；
▷ 高压变频器柜内所有的电器元件（PLC、 触摸屏、微断、冷却风机、中间继电器等）均选用高原型产品；
▷ 功率单元、开关电源、变压器等按实际海拔高度做系列化设计，并预留足够余量，确保设备的高原应用可靠性；
▷ 充分考虑高海拔应用环境气压低、空气稀薄的环境特性，ES9000系列高海拔变频器散热系统设计采用深圳库马克自研的领先独立高效散热风道技术，完全满足高海拔应用。
▷ 充分虑高海拔应用环境气温低、昼夜温差大、易凝露的环境特性，ES9000系列高海拔高压变频设计在变频柜内增加定制化防潮除湿设备和多组高海拔专用柜体加热器，完美满足高海拔应用。。
▷ ES9000系列高海拔变频器所有电路板均按高海拔标准设计，采用增强型防腐涂层；
•考虑每一个细节：包装、运输考虑防震措施、均严格按高海拔标准执行。
• 配置“库马克云在线”，可实现远程（电脑、手机客户端）在线监控和预防性维护提示，大大提高服务响应时间和设备运转率。
附录5：深圳库马克ES9000系列高海拔高压变频器部分现场应用案例
|
序号 |
项目名称 |
规格型号 |
负载功率/电压 |
数量 |
合同签订日期 |
项目完成时间 |
海拔高度 |
|
1. |
Chile Copper Mines Pump VFD Project |
ES9000G-1200-4.16K-MS |
1200KW/4.16KV |
2 |
2012.3 |
2013.3 |
3550米 |
|
2. |
India Durgapur Steel Plant Blast Furnace Fan VFD Project |
ES9000G-2500-11K-MS |
2000KW/11KV |
1 |
2012.1 |
2012.8 |
3510米 |
|
3. |
Mongolia Erhon Copper Mines Pump VFD Project |
ES9000G-800-6K-MS |
800KW/6KV |
3 |
2013.4 |
2014.4 |
3250米 |
|
4. |
湖南雅达节能阿坝州新材料高压变频器项目 |
ES9000A-1250-10K |
1000KW/10KV |
1 |
2014.11 |
2016.7 |
3450米 |
|
ES9000A-1000-10K |
800KW/10KV |
2 |
|||||
|
5 |
中钢天澄环保公司攀枝花钢铁高压变频带旁路软起项目 |
ES9000A-1400-06K |
1120KW/6KV |
1 |
2015.9 |
2016.2 |
2500米 |
|
7 |
青海金鼎水泥有限公司高压变频器项目 |
ES9000A-0700-10K |
560KW/10KV |
1 |
2015.1 |
2015.2 |
2200米 |
|
8. |
外蒙古国家第三电厂循环水泵变频改造项目 |
ES9000A-0700-06K-M |
560KW/6KV |
2台 |
2016.8 |
2017.4 |
3200米 |
|
9 |
漳县祁连山水泥1#线风机高压变频项目 |
ES9000A-0700-10K ES9000A-3550-10K |
560KW/10KV 2800KW/10KV |
2台 |
2017.12 |
2018.5 |
2950米 |
|
10 |
伊朗波拉公司石油压缩机高压变频器项目 |
ES9000A-4500-06K |
3300KW/6KV |
3台 |
2017.12 |
2018.9 |
4100米 |
|
11 |
新疆吉木乃供水泵站高压变频同期切换升级改造项目 |
ES9000P-2000-10K-MA |
1600KW/10KV |
2台 |
2019.2 |
2021.6 |
2200米 |
|
12 |
新疆吉木乃供水泵站高压变频同期切换升级改造项目 |
ES9000T-1400-10K-MA |
1120KW/10KV |
4台 |
2019.2 |
2021.6 |
2200米 |
|
13 |
海外秘鲁铜矿水泵高压变频器 |
ES9000A-0950-04K-H4500 |
750KW/4.16KV |
1台 |
2019.4 |
2020.1 |
4500米 |
|
14 |
甘肃静宁文屏供热公司循环水泵高压变频器改造项目 |
ES9000A-0900-10K-MS |
710KW/10KV |
1台 |
2019.6 |
2019.1 |
2100米 |
|
15 |
江苏耀康自动化科技出口格鲁吉亚水泵高压变频项目 |
ES9000A-1000-06K-M |
800KW/6KV |
2台 |
2019.11 |
2020.6 |
3200米 |
|
16 |
甘肃银光化学工业17基础项目－锅炉6kV高压变频装置 |
ES9000A-1120-06K-MA ES9000A-2250-06K ES9000A-1750-06K |
900KW/6KV 1800KW/6KV 1400KW/6KV |
8台 |
2020.6 |
2021.4 |
2100米 |
|
17 |
EPLIS.A.C海外秘鲁4.16KV矿山水泵项目 |
ES9000A-0630/085-04K-M-H4500 |
500KW/4.16KV |
3台 |
2021.7 |
2021.12 |
4300米 |
|
18 |
粤丰祥云县生活垃圾焚烧发电项目高压变频器项目 |
ES9000A-1250-10K-MA |
1000KW/10KV |
1台 |
2021.7 |
2021.11 |
2300米 |
|
19 |
云南师宗煤化工氨水泵高压变频器项目 |
ES9000A-0400-10K-MS |
315KW/10KV |
1台 |
2021.11 |
2022.3 |
2100米 |
|
20 |
上海德耐尔装备有限公司埃塞俄比亚压缩机高压变频器同期切换项目 |
ES9000P-1120-11K/9-MS ES9000P-2250-11K/9-MA |
900KW/11KV 1800KW/11KV |
3台 |
2022.2 |
2023.11 |
4200米 |
|
21 |
非洲纳米比亚铜矿高压变频器项目 |
ES9000A-3500-11K |
2800KW/11KV |
1台 |
2023.3 |
2023.12 |
1900米 |
|
22 |
EPLS.A.C-秘鲁铁矿4.16KV水泵项目 |
ES9000A-0630/085-04K-M-H4500 |
375KW/4.16KV |
3台 |
2023.11 |
2024.5 |
4500米 |
|
23 |
新疆昆仑蓝钻矿业开发有限责任公司锂矿区破碎机高压变频项目 |
ES9000A-1120/076-10K-M-H5000 |
400KW/10KV |
12台 |
2024.6 |
2024.11 |
4560米 |

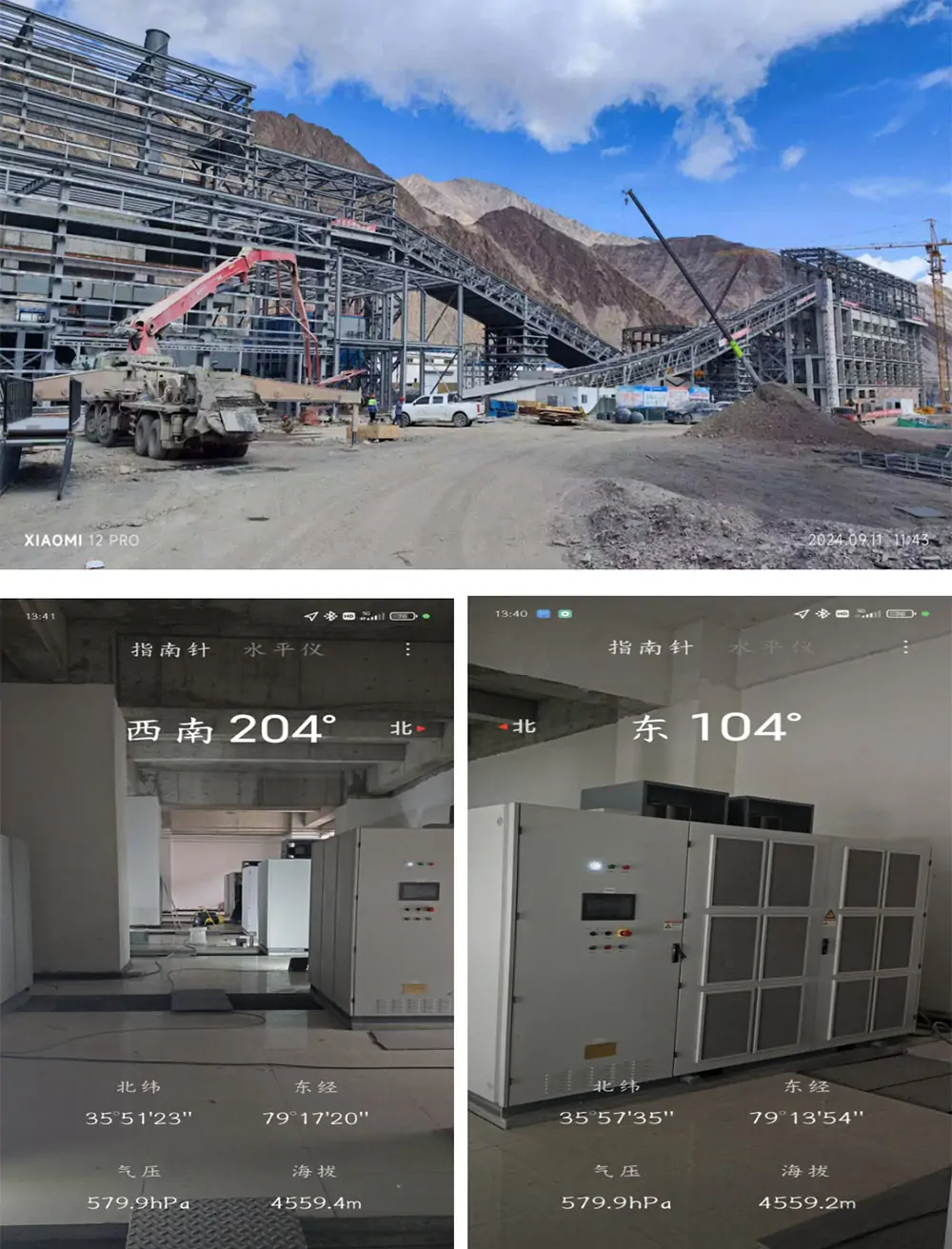

新疆昆仑蓝钻矿业开发有限责任公司锂矿区破碎机高压变频项目——海拔高度：4560米
10KV/400KW 12台；负载：破碎机。
上海德耐尔埃塞俄比亚压缩机高压变频软起/同期无扰切换项目——海拔高度：4200米
10KV/1800KW 1台；10KV/9000KW 2台；负载：工艺泵/风机。
四川阿坝州新材料高压变频器项目——海拔高度：3450米；
10KV/800KW 2台；10KV/1000KW 1台；负载：工艺泵/风机。

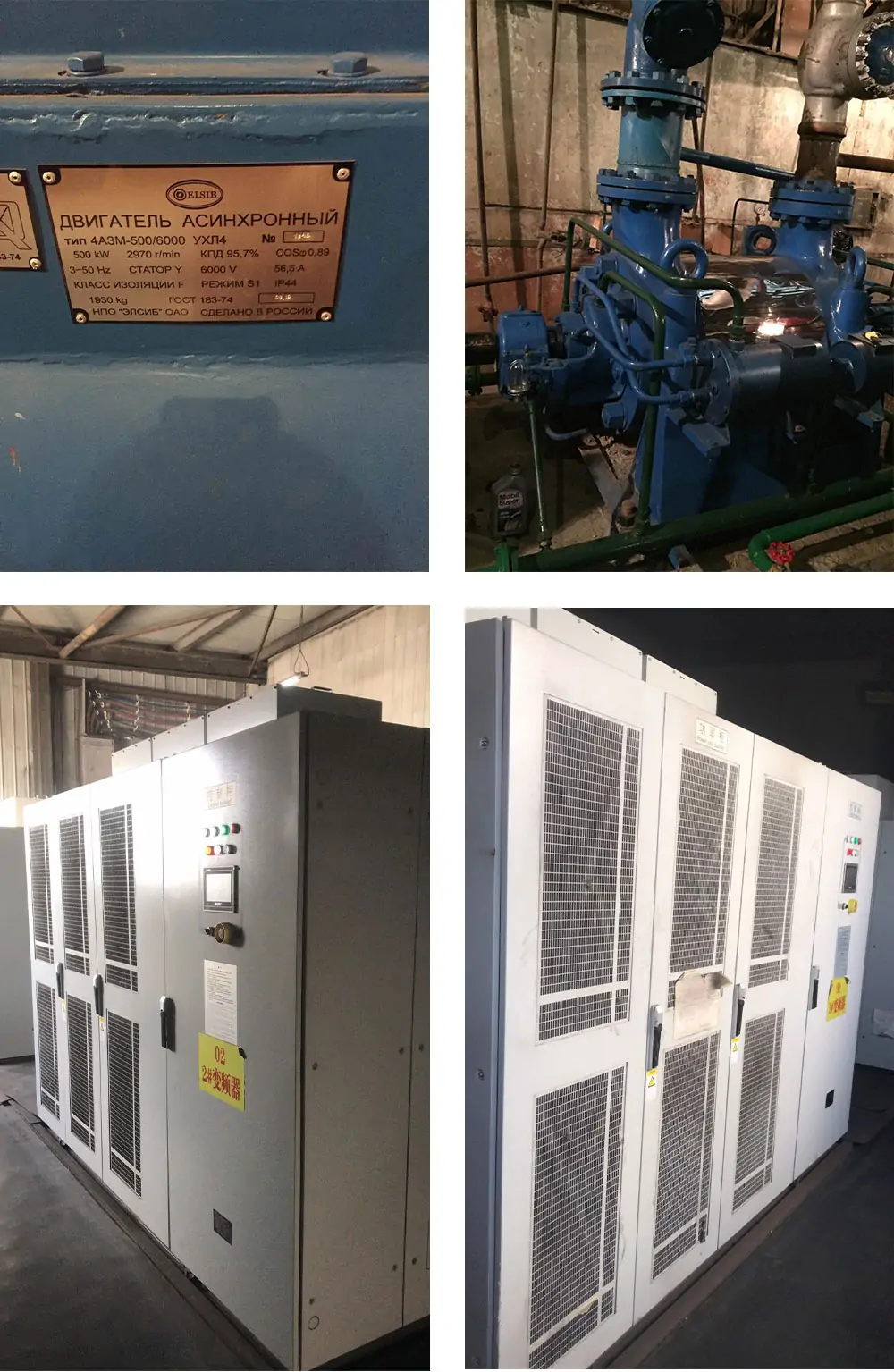

外蒙古国第三电厂循环水泵高压变频项目——海拔高度：3200米
6KV/560KW 2台；负载：循环水泵
中国兵器工业集团甘肃银光化学17基础项目－锅炉6kV高压变频装置——海拔高度：2200米
6KV/1800KW 2台；6KV/1400KW 2台；6KV/900KW 4台；
负载：电动给水泵、一次风机、二次风机、引风机

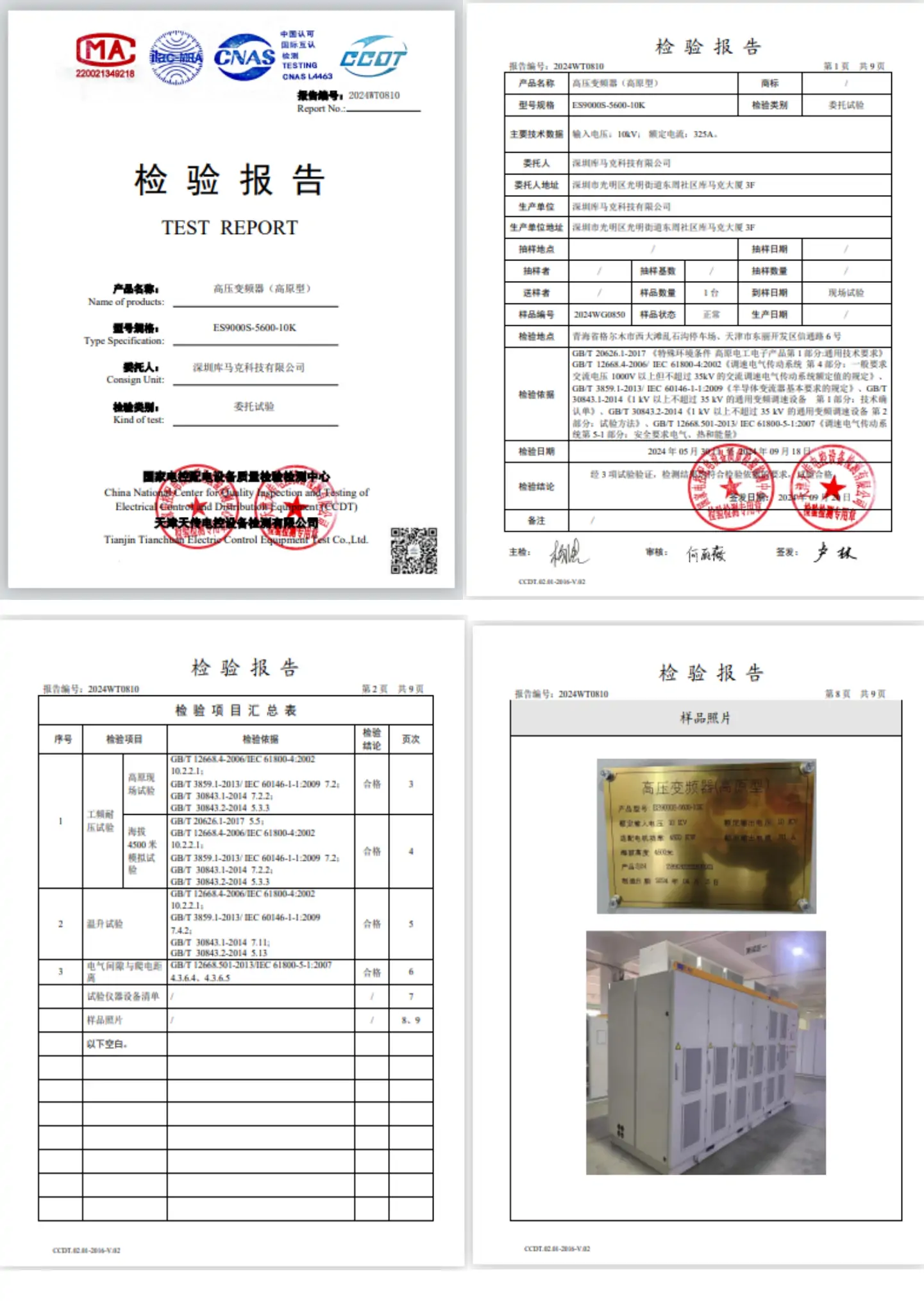

海拔4500米高原型高压变频器检验报告
